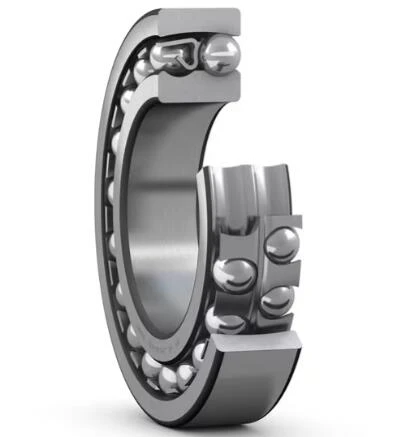

2222 K

Zelfuitlichtende kogellagers, met een taps toelopende boring, hebben twee rijen ballen, een veel voorkomende bol in de buitenring en twee diepe ononderbroken raceway groeven in de binnenring. Ze zijn ongevoelig voor hoekuitlijning van de as ten opzichte van de behuizing, die bijvoorbeeld kunnen worden veroorzaakt door asafbuiging. De taps toelopende boring vergemakkelijkt het gemak van montage via adaptermouwen of ontwenningshulzen. Gease montage via adaptermouwen of ontwenningshoeven mouwen.

Aanvraag sturen

Praat nu

product Introductie

Dimensions - 2222 K

Afmetingen

d	110 mm	Boordiameter
D	200 mm	Buitendiameter
B	53 mm	Breedte
d₁	≈138,5 mm	Schouderdiameter binnenring
D₁	≥174,3 mm	Schouderdiameter buitenring
r_1,2	min.2.1 mm	Afschuining

Abutment dimensions - 2222 K

Abutment dimensies

D_a	max.188 mm	Abutment diameter huisvesting
r_a	max. 2 mm	Filetradius

Berekeningsgegevens

Basic Dynamic Load Rating	C	124 KN
Basisstatische belastingbeoordeling	C₀	52 kN
Vermoeidheidsbeperking	P_u	2.12 KN
Referentiesnelheid		6 000 r/min
Beperkende snelheid		{0} r/min
Toegestane hoekuitwisseling		2.5 graden
Berekeningsfactor	k_r	0.04
Beperkende waarde	e	0.28
Berekeningsfactor	Y₀	2.5
Berekeningsfactor	Y₁	2.2
Berekeningsfactor	Y₂	3.5

Zelfuitlichtende kogellagers zijn een soort rollend lager dat is ontworpen om een hoekuitlijning tussen een schacht en de behuizing op te vangen. Deze unieke functie maakt ze ongelooflijk nuttig in toepassingen waar perfecte uitlijning moeilijk te bereiken is of waar asafbuiging wordt verwacht. Deze lagers hebben twee rijen ballen en een enkele bolvormige raceway in de buitenring, waardoor de binnenring kan kantelen en zich aanpast voor verkeerde uitlijning. Dit ontwerp maakt een soepele werking mogelijk, zelfs wanneer de as en het behuizing niet perfect zijn uitgelijnd.

Een van de belangrijkste voordelen van zelfuitlichtende kogellagers is hun vermogen om verkeerde uitlijning aan te kunnen, wat voortijdige slijtage en falen in machines kan voorkomen. Ze genereren ook minder wrijving in vergelijking met andere soorten lagers, wat leidt tot koelere werking en verhoogde efficiëntie. Deze lagere wrijving draagt ook bij aan stillere werking, waardoor ze geschikt zijn voor toepassingen waar geluidsreductie belangrijk is. Bovendien hebben zelfuitlichtende kogellagers een relatief lage belastingverdragende capaciteit in vergelijking met andere soorten lagers, waardoor ze ideaal zijn voor lichtere toepassingen.

Zelfuitlichtende kogellagers worden veel gebruikt in verschillende industrieën en toepassingen. Ze worden vaak aangetroffen in industriële fans, waar een kleine verkeerde uitlijning kan optreden als gevolg van productietoleranties of bedrijfsomstandigheden. Ze worden ook gebruikt in agrarische machines, materiaalbehandelingsapparatuur en voedsel- en drinkverwerkingsapparatuur. In deze toepassingen is de mogelijkheid om verkeerde uitlijning tegemoet te komen cruciaal voor het garanderen van betrouwbare werking en het verlengen van de levensduur van de machines.

NEE.	D [mm]	D [mm]	B [mm]
13948	240	320	60
13944	220	300	60
13940	200	280	60
1322 M	110	240	50
1322 km	110	240	50
1226 M	130	230	46
13030	150	225	56
2320 M	100	215	73
1320 km	100	215	47
1320 K	100	215	47
1320	100	215	47
1224 M	120	215	42
1224 km	120	215	42
2319 M	95	200	67
2222 M	110	200	53
2222 km	110	200	53
2222 K	110	200	53
2222	110	200	53
1319 K	95	200	45
1319	95	200	45
1222 K	110	200	38
1222	110	200	38
2318 M	90	190	64
2318 km	90	190	64
1318 K	90	190	43
1318	90	190	43
2317 M	85	180	60
2317 km	85	180	60
2220 M	100	180	46
2220 km	100	180	46
