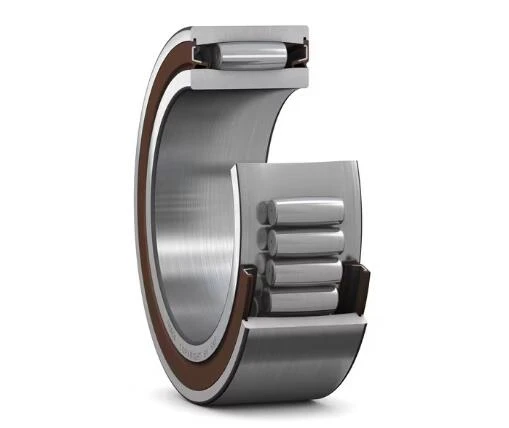

C 4013-2CS5V/C3GEM9-CARB Ringvormige rollagers

CARB toroidale rollagers zijn uniek: naast het opvangen van verkeerde uitlijning zonder verhoogde stressniveaus, bieden ze ook wrijvingsloze axiale beweging binnen het lager in de niet-lokaliserende positie in zelfuitlijnende lageropstellingen. Dit lager heeft een lagere snelheidsclassificatie en is afgedicht om de behoefte aan smering te minimaliseren en de levensduur te verlengen.Accommoderen van verkeerde uitlijning en axiale verplaatsing binnen het lagerHoge radiale draagkrachtBieden wrijvingsloze axiale bewegingLange levensduur van het lagersysteemAfgedicht voor verhoogde betrouwbaarheid

Aanvraag sturen

Praat nu

product Introductie

Boring type

Cilindrisch

Dimensions - C 4013-2CS5V/C3GEM9

Afmetingen

d	65mm	Boordiameter
D	100mm	Buitendiameter
B	35mm	Breedte
d₂	≈78,6 mm	Schouderdiameter van de binnenring
D₁	≈87,5mm	Schouder- of uitsparingdiameter van de buitenring
s₂	maximaal 5,9 mm	Toegestane axiale verplaatsing
r_1,2	min.1,1 mm	Afschuining afmeting

Abutment dimensions - C 4013-2CS5V/C3GEM9

Afmetingen van de steunpunten

d_a	min.71 mm	Diameter van de schachtaanslag
d_a	maximaal 78,6 mm	Diameter van de schachtaanslag
D_a	min.82 mm	Diameter van de behuizingssteun
D_a	maximaal 94 mm	Diameter behuizing van het steunpunt
r_a	maximaal 1 mm	Radius van de filet

Berekeningsgegevens

SKF-prestatieklasse		SKF-ontdekker
Basis dynamische belastingsclassificatie	C	102 kN
Basis statische belastingsclassificatie	C₀	173 kN
Vermoeidheidsbelastinglimiet	P_u	20,4 kN
Snelheid beperken		150 tpm
Foutieve uitlijningsfactor	k₁	0.071
Interne klaringsfactor	k₂	0.181

Kenmerken van CARB-ringrollagers
Het CARB toroidale rollager is een geavanceerd en veelzijdig type lager dat is ontworpen om zowel radiale als axiale belastingen met uitzonderlijke efficiëntie op te vangen. Het bevat een unieke toroidale rolvorm, wat een hybride is tussen cilindrische en bolvormige rollagers. Dit onderscheidende ontwerp zorgt voor een continue contactlijn tussen de rollen en de loopbanen, wat de spanningsconcentraties minimaliseert die doorgaans worden waargenomen in traditionele rollagers. De toroidale rollen zijn zodanig uitgelijnd dat ze verkeerde uitlijning en asafbuiging kunnen verwerken zonder dat dit ten koste gaat van de prestaties. Bovendien heeft het CARB-lager een interne geometrie die het mogelijk maakt om zich tegelijkertijd aan te passen aan zowel radiale als axiale belastingen, waardoor het zeer veelzijdig is voor verschillende toepassingen. Het vermogen om zichzelf uit te lijnen vermindert de noodzaak voor nauwkeurige asuitlijning tijdens installatie, wat de operationele betrouwbaarheid verbetert en de levensduur van het lager verlengt.
Toepassingen van CARB-ringrollagers
CARB toroïdale rollagers worden veel gebruikt in diverse industriële sectoren vanwege hun aanpasbaarheid en robuustheid. In de automobielindustrie worden deze lagers gebruikt in wielnaven, aandrijfassen en versnellingsbakken, waar hun vermogen om hoge belastingen en scheefstanden te verwerken van onschatbare waarde is. In de industriële machinesector worden ze aangetroffen in transportsystemen, pompen en compressoren, waar ze zowel radiale als axiale belastingen efficiënt beheren. Het ontwerp van het lager maakt het ook geschikt voor toepassingen in de windenergiesector, met name in hoofdassen van windturbines en versnellingsbakken, waar het de aanzienlijke dynamische belastingen en scheefstanden kan verwerken die inherent zijn aan deze systemen. Bovendien worden CARB toroïdale rollagers gebruikt in verschillende andere toepassingen, waaronder landbouwmachines, maritieme apparatuur en zware industriële apparatuur, wat hun brede toepasbaarheid en effectiviteit bij het beheren van uitdagende bedrijfsomstandigheden aantoont.
Voordelen van CARB-ringrollagers
Een van de belangrijkste voordelen van CARB toroidale rollagers is hun uitzonderlijke draagvermogen. De toroidale vorm van de rollen zorgt voor een gelijkmatigere verdeling van de spanning, wat het vermogen van het lager om hoge radiale en axiale belastingen te verwerken aanzienlijk verbetert. Deze eigenschap verbetert niet alleen de algehele prestaties van het lager, maar verlengt ook de levensduur, waardoor onderhoudsvereisten en uitvaltijd worden verminderd. Bovendien vereenvoudigt het inherente zelfuitlijnende vermogen van het CARB-lager de installatie en vermindert het de behoefte aan nauwkeurige asuitlijning, wat met name gunstig kan zijn bij dynamische of variabele belastingomstandigheden. Het vermogen van het lager om verkeerde uitlijning op te vangen zonder de prestaties in gevaar te brengen, vertaalt zich in een grotere operationele betrouwbaarheid en een verminderd risico op voortijdig falen. Over het geheel genomen maakt de combinatie van een hoog draagvermogen, zelfuitlijnende eigenschappen en veelzijdigheid van het CARB toroidale rollager het een voorkeurskeuze voor een breed scala aan veeleisende toepassingen, wat zowel economische als operationele voordelen biedt.

NEE.	d	D	B
C 2220 K	100	180	46
C 2220	100	180	46
C 6912-2NSV/C3	60	85	45
C 6912 V	60	85	45
C 6911 V	55	80	45
C 6006 V	30	55	45
C 6910 V	50	72	40
C 6909 V/C4S3	45	68	40
C 5915-2CS5V/C4S3GEM9	75	105	40
C 5915 V	75	105	40
C 4015 V	75	115	40
C 2218 K	90	160	40
C 2218	90	160	40
C 2217 K	85	150	36
C 2217	85	150	36
C 4013-2CS5V/C3GEM9	65	100	35
C 5913 V/C4	65	90	34
C 2216 V	80	140	33
C 2216 KV	80	140	33
C 2216 K	80	140	33
C 2216	80	140	33
C 2215 V	75	130	31
C 2215 KV	75	130	31
C 2215 K	75	130	31
C 2215	75	130	31
C 2214 V	70	125	31
C2214 TN9	70	125	31
C2214KTN9	70	125	31
C 2213 V	65	120	31
C2213TN9	65	120	31
